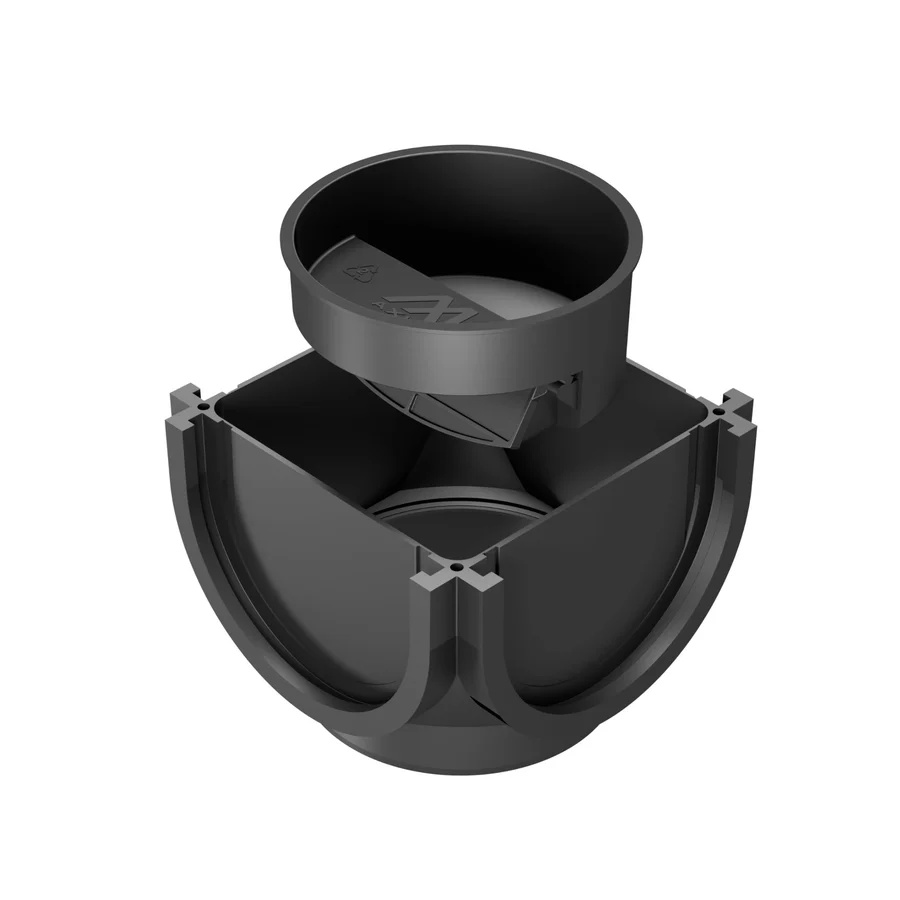

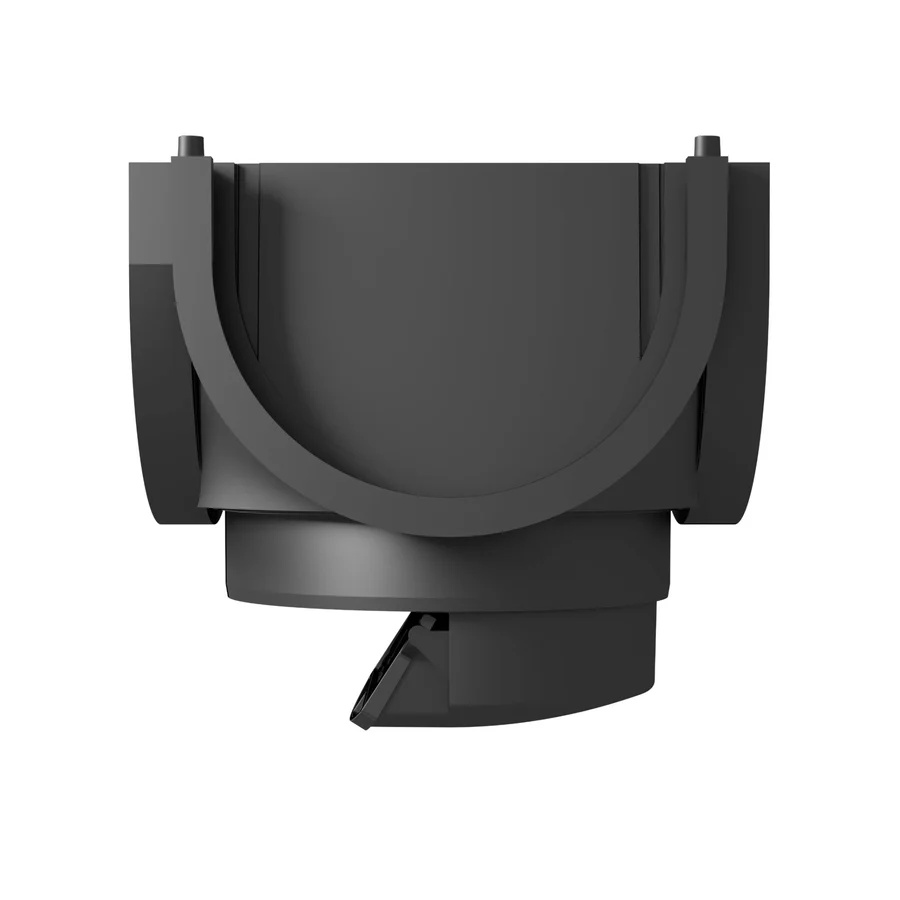

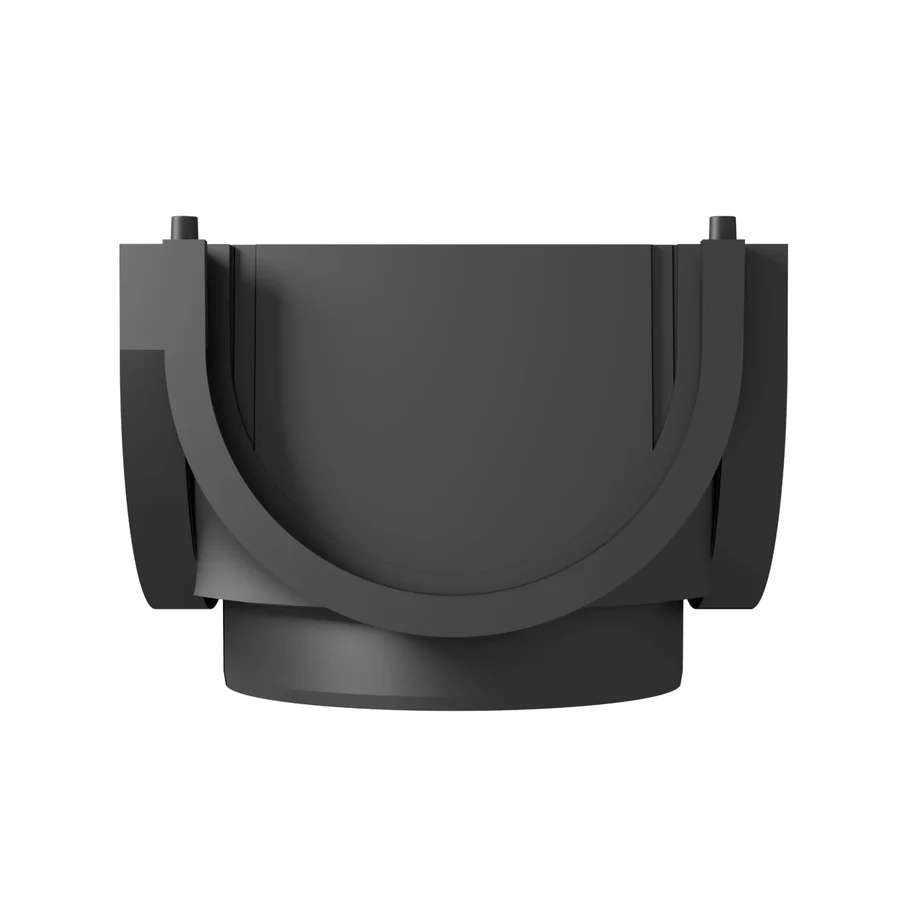

Hjørnevinkel med vannlås H70 for Axhell dreneringsrenne

Axhell H70 hjørnevinkel med vannlås brukes for å bygge hjørner, kryss eller samlepunkt i et dreneringssystem med H70-renner.

Hjørnedelen gjør det mulig å koble sammen dreneringsrenner fra flere retninger. Den har fire mulige sidetilkoblinger, slik at løsningen kan tilpasses både hjørner og mer komplekse dreneringsoppsett.

Produktet passer til H70-systemet som brukes sammen med blant annet:

Axhell ForU 70 B125
Axhell ForEver 70 C250

Begge rennene dere selger har H70-system / ca. 120 mm utvendig bredde. ForU 70 hos VP BYGG er 1000 × 120 × 92 mm og B125.

Vannlås og avløpstilkobling

Hjørnevinkelen har vannlås som bidrar til å hindre lukt fra avløpssystemet. Den er også konstruert med tilbakeslagsfunksjon for å redusere risikoen for at vann kommer tilbake fra avløpet

I bunnen er delen forberedt for Ø110 mm avløpstilkobling. Ved behov åpnes bunnutløpet og kobles videre til overvanns- eller avløpssystemet.

Fleksibel hjørneløsning

De fire tilkoblingssidene gjør at produktet kan brukes på flere måter, for eksempel:

• 90° hjørne
• T-forgrening
• samlingspunkt for flere renner
• overgang fra dreneringsrenne til Ø110 mm rør

Ubrukte tilkoblinger beholdes lukket.

Viktig om rist

Hjørnerist følger ikke med og kjøpes separat.

Passende rist er AX406074 – komposittrist til hjørnevinkel.

Merk: Belastningsklassen for den komplette hjørneløsningen avhenger av risten som monteres.
